步進電機接線圖，怎么辨別步進電機的線序跟接線方式？
文章出處：漢德保(HDB MOTOR)電機 人氣：4783發表時間：2023-02-07
兩相步進電機的應用非常廣泛，現在市面上的廠家也比較多，比如：漢德保、雷賽、研控、鳴志等國內數一數二的廠家。但是每個廠家對應的步進電機接線圖也不一樣，那么怎么辨別接線方式呢？
首先我們分析的是兩相混合式步進電機
因此不管是哪個廠家生產的兩相步進電機，它的最終出現方式對應的就是4根線。不管是什么顏色，什么黑，白，綠，黃好，對應的都是4根線。所以我們要把線進行分組，分成A,B兩組來。
那么對于那些三無產品的步進電機應該怎么區分呢？
第一種：使用萬用表，調至通斷檔位，測試步進電機的任意兩根相線，若相通，則為一組；反之，則不為一組，需測試另外的相線；
第二種：將任意兩根相線連接，手擰電機軸，若產生明顯阻力，則兩根相線互為一組。反之，則不為一組，需測試另外的相線。
以上就是辨別步進電機的線序跟接線，還有什么不懂的可以咨詢小編。
在這里小編要提醒大家，購買步進電機一定要選擇品牌，不單單是產品介紹以及質量這塊有保障，更重要的是后續維護以及產品更新換代這塊，能夠第一時間為您解決。
希望本文對大家有所幫助，謝謝。
首先我們分析的是兩相混合式步進電機
因此不管是哪個廠家生產的兩相步進電機，它的最終出現方式對應的就是4根線。不管是什么顏色，什么黑，白，綠，黃好，對應的都是4根線。所以我們要把線進行分組，分成A,B兩組來。

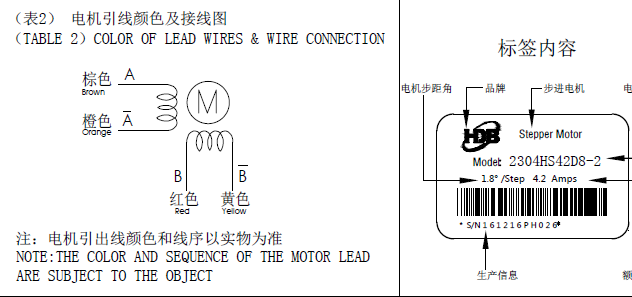

其次根據廠家電機圖來區分
那么對于那些三無產品的步進電機應該怎么區分呢？
第一種：使用萬用表，調至通斷檔位，測試步進電機的任意兩根相線，若相通，則為一組；反之，則不為一組，需測試另外的相線；
第二種：將任意兩根相線連接，手擰電機軸，若產生明顯阻力，則兩根相線互為一組。反之，則不為一組，需測試另外的相線。
以上就是辨別步進電機的線序跟接線，還有什么不懂的可以咨詢小編。
在這里小編要提醒大家，購買步進電機一定要選擇品牌，不單單是產品介紹以及質量這塊有保障，更重要的是后續維護以及產品更新換代這塊，能夠第一時間為您解決。
希望本文對大家有所幫助，謝謝。
